Forståelse af trykmålere: Typer, applikationer og hvordan man vælger den rigtige

Trykmålere er vigtige værktøjer, der bruges på tværs af utallige industrier til at måle og overvåge pres i et system. Fra en simpel cykelpumpe til komplekse industrielle maskiner giver disse enheder kritisk information, der sikrer sikkerhed, effektivitet og optimal ydelse. En nøjagtig tryklæsning kan være forskellen mellem en glat kørende operation og en katastrofal fiasko.

Hvad er en trykmåler?

I sin kerne er en trykmåler et instrument designet til at måle den kraft, der udøves af en væske (væske eller gas) på en overflade. Denne kraft udtrykkes typisk i enheder som pund pr. Kvadrat tomme (PSI), bar eller pascals (PA). Målere giver en visuel indikation af dette pres, der giver operatører og ingeniører mulighed for at overvåge systemforholdene i realtid. De er uundværlige til at kontrollere processer, identificere lækager og sikre, at udstyr fungerer inden for sikre grænser.

Betydningen af nøjagtig trykmåling

Evnen til nøjagtigt at måle tryk er afgørende af flere grunde:

Sikkerhed: I mange industrielle omgivelser kan overdreven pres føre til udstyrssvigt, eksplosioner eller lækager af farlige materialer. Målere giver en afgørende sikkerhedskontrol, hvilket giver personale mulighed for at tage korrigerende handlinger, før der opstår en farlig situation.

Effektivitet: Opretholdelse af optimale trykniveauer er nøglen til effektiv drift af maskiner og processer. I et opvarmnings-, ventilations- og aircondition (HVAC) -system sikrer for eksempel korrekt kølemiddeltryk, at systemet afkøles eller opvarmer effektivt.

Kvalitetskontrol: Ved fremstilling og kemisk behandling er det vigtigt at opretholde specifikke trykparametre for at producere produkter af høj kvalitet.

Fejlfinding: Et pludseligt fald eller spids i tryk kan være en tidlig indikator for et problem, såsom et tilstoppet rør, en defekt ventil eller en lækage.

En kort historie med trykmålere

Historien om trykmåling er lang og fascinerende. Tidlige forsøg involverede enkle manometre, men disse var ofte voluminøse og upraktiske til mange anvendelser. Den moderne tid med trykmåling begyndte i midten af det 19. århundrede med opfindelsen af Bourdon-rørets trykmåler. Dette revolutionære design, patenteret uafhængigt af Eugene Bourdon og Edward Ashcroft, gav en enkel, men alligevel robust mekanisme til måling af tryk. Bourdon-røret, et C-formet hult metalrør, ville rette ud, når trykket steg, og denne bevægelse var mekanisk knyttet til en nål på en urskive. Denne opfindelse banede vejen for den udbredte anvendelse af trykmålere, som vi ser i dag, som siden har udviklet sig til at omfatte mere avancerede mekaniske og digitale teknologier.

Typer af trykmålere

Trykmålere kan bredt kategoriseres i to hovedtyper: analoge og digitale. Hver type bruger forskellige sensingteknologier og tilbyder unikke fordele til specifikke applikationer. At forstå disse forskelle er afgørende for at vælge den rigtige måler til dine behov.

Analoge trykmålere

Analoge målere, den mest traditionelle og vidt anvendte type, viser tryklæsninger ved hjælp af en mekanisk markør, der bevæger sig over en kalibreret urskive. Deres drift er afhængig af den fysiske deformation af et sensende element som respons på tryk. De mest almindelige typer analoge målere er:

Bourdon -rørmålere: Dette er den mest udbredte type trykmåler. Bourdon-røret er en flad, C-formet, spiral eller spiralformet rør lavet af metal.

C-Type Bourdon Tube: Det klassiske design, et C-formet rør, der har tendens til at rette, når trykket øges. Denne bevægelse er knyttet til en gear- og tandhjulsmekanisme, der roterer markøren på urskiven. De er velegnede til en lang række pres.

Spiral Bourdon Tube: En opviklet version af C-typen med flere sving. Dette design giver større tipbevægelse for en given trykændring, hvilket gør det ideelt til måling af lavere tryk med højere opløsning.

Helical Bourdon Tube: I lighed med spiraltypen vikles det spiralformede bourdonrør i en helixform. Det giver en større bevægelse for et givet pres, hvilket gør det velegnet til meget højtryksapplikationer, hvor øget bevægelse er påkrævet for nøjagtighed.

Membranmålere: Disse målere bruger en tynd, fleksibel, bølgepapmembran som sensorelementet. Tryk, der påføres den ene side af membranen, får den til at deformere. Denne deformation oversættes til en læsning ved en mekanisk sammenhæng. Membranmålere er fremragende til måling af meget lave tryk og til brug med ætsende eller viskøse medier, fordi membranen kan overtrækkes til at modstå kemisk angreb.

Bellows-målere: En bælge måler bruger en række harmonika-lignende metalviklinger, der udvides eller kontraherer med ændringer i tryk. Denne bevægelse overføres derefter til markøren. Bellows målere er meget følsomme og bruges primært til måling med lavt tryk, ofte til gasser.

Digitalt trykmålere

Målere fra digitale tryk bruger elektroniske sensorer til at måle tryk og vise værdien på en klar, letlæselig digital skærm. De tilbyder en række fordele i forhold til deres analoge kolleger.

Fordele ved digitale målere:

Højere nøjagtighed og opløsning: Digitale målere kan ofte give mere præcise aflæsninger, hvilket eliminerer potentialet for menneskelig fejl, når man fortolker en markørposition på en urskive.

Avancerede funktioner: Mange digitale målere leveres med funktioner som datalogning, spidshold, søjlediagrammer og muligheden for at skifte mellem flere ingeniørenheder (f.eks. PSI, BAR, KPA) med et tryk på en knap.

Holdbarhed i barske miljøer: Uden bevægelige dele er digitale målere mindre modtagelige for skader fra vibrationer og pulsering, hvilket kan forårsage slid på de delikate mekanismer for analoge målere.

Forbedret læsbarhed: En baggrundsbelyst skærm gør det nemt at læse målinger under forhold med lavt lys.

Fælles funktioner:

Tryktransducer: Kernen i en digital måler er dens sensor, ofte en piezoresistiv, kapacitiv eller stammebaseret transducer. Denne komponent konverterer det anvendte tryk til et proportionalt elektrisk signal.

Signalbehandling: En intern mikroprocessor behandler det elektriske signal fra transduceren, der kompenserer for temperaturvariationer og andre faktorer for at sikre nøjagtighed.

Digital display: Det behandlede signal vises som en numerisk værdi på en LCD- eller LED -skærm.

Sammenligning af trykmålertyper

Arbejdsprincipper

At forstå, hvordan presmålere fungerer, er nøglen til at værdsætte deres rolle i forskellige systemer. Mens de alle måler tryk, adskiller de interne mekanismer for analoge og digitale målere signifikant.

Hvordan analoge målere fungerer

Analoge målere fungerer efter et enkelt, men effektivt mekanisk princip. Kernen i deres operation er afhængig af omdannelsen af pres til fysisk bevægelse.

Mekanisk bevægelse: Når en væske kommer ind i trykporten, udøver den kraft på sensorelementet - det være sig et bourdonrør, membran eller bælge.

Bourdon-rør: Når trykket øges, forsøger de fladede C-formede eller opviklede rør på at rette ud. Den frie ende af røret bevæger sig på en lineær måde.

Membran/bælge: Membranen eller bælgen afbøjer eller udvides fysisk som respons på det påførte tryk.

Trykindikation: Denne lille, lineære bevægelse af sensorelementet forstærkes og omdannes til rotationsbevægelse med en præcisions-konstrueret bindings- og gearmekanisme (ofte en gear og tandhjul). Det endelige gear er forbundet til markøren, der derefter roterer over det kalibrerede opkaldsflade for at indikere tryklæsningen. Resultatet er en enkel, direkte og pålidelig visuel repræsentation af trykket i systemet.

Hvordan digitale målere fungerer

I modsætning hertil bruger digitale målere en mere moderne, elektronisk tilgang til at måle og vise tryk.

Tryktransducere: Processen begynder med en tryktransducer, som er hjertet i en digital måler. Denne sensor indeholder en komponent, der ændrer dens elektriske egenskaber, når de udsættes for tryk. For eksempel bruger en piezoresistiv transducer en stammemåler fastgjort til en membran. Når trykket får membranen til at deformere, ændres belastningens elektriske modstand.

Signalbehandling: Denne ændring i elektrisk resistens (eller anden elektrisk egenskab) er et meget lille, råt signal. En intern mikroprocessor og signalkonditioneringskredsløb forstærker dette signal, filtrerer støj og kompenserer for temperatursvingninger for at sikre en nøjagtig aflæsning.

Digital display: Det behandlede og raffinerede elektriske signal konverteres derefter til en digital værdi af en analog-til-digital konverter (ADC). Denne værdi er, hvad du ser, der vises som et nummer på LCD- eller LED -skærmen. Denne elektroniske proces giver mulighed for høj præcision, datalogningsmuligheder og en klar, entydig læsning.

Nøglekomponenter i en trykmåler

Mens deres interne arbejde kan variere, deler de fleste trykmålere et sæt grundlæggende komponenter, der arbejder sammen for at tilvejebringe en pålidelig trykmåling.

Trykport/indløb: Dette er forbindelsespunktet mellem måleren og trykkilden. Det er typisk en gevindvækst (f.eks. NPT, BSP), der gør det muligt for procesvæsken at komme ind i måleren.

Følelseselement: Som diskuteret ovenfor er dette kernekomponenten, der fysisk reagerer på pres. Det kan være et Bourdon -rør, membran eller bælge, og dets design dikterer målerens samlede ydelsesegenskaber.

Bevægelse/mekanisme: I analoge målere refererer dette til den komplicerede mekaniske binding, gear og fjedre, der forstærker den lille bevægelse af sensorelementet og oversætter det til rotationen af markøren. Digitale målere bruger elektroniske kredsløb og en mikroprocessor til denne funktion.

Display: Det er her trykaflæsningen vises. For analoge målere er det en kalibreret urskive med en markør. For digitale målere er det en digital skærm (LCD eller LED).

Tilfælde og boliger: Den ydre skal af måleren, der beskytter de delikate interne komponenter mod miljøfaktorer som støv, fugt og fysisk påvirkning. Sagens materiale og design er vigtigt for målerens holdbarhed og egnethed for forskellige driftsmiljøer.

Anvendelser af trykmålere

Trykmålere er allestedsnærværende og tjener som kritiske overvågningsenheder i en enorm række industrier og hverdagsteknologier. Deres applikationer er lige så forskellige som de systemer, de måler, hvilket sikrer sikkerhed, effektivitet og kvalitet overalt.

Industrielle applikationer

I industrielle omgivelser er trykmålere ikke-omsættelige værktøjer til processtyring og sikkerhed.

Olie og gas: Trykmålere er afgørende på alle trin, fra boring og ekstraktion til raffinering og transport. De overvåger rørledningstryk, brøndhovedtryk og trykket i opbevaringstanke og behandlingsskibe for at forhindre lækager, håndtere strømning og sikre sikker drift.

Kemisk behandling: I kemiske planter bruges målere til at overvåge tryk i reaktorer, opbevaringstanke og rørledninger, der bærer forskellige væsker og gasser. Præcis måling er kritisk for at opretholde specifikke reaktionsbetingelser og forebygge farlige overtrykssituationer med flygtige eller ætsende kemikalier.

Fremstilling: Fra hydrauliske presser til pneumatiske systemer bruges målere til at sikre, at maskiner fungerer ved det rigtige tryk. I fødevare- og drikkevareproduktion overvåger de tryk i steriliserings- og aftapningsprocesser for at opretholde produktkvalitet og sikkerhed.

Kraftproduktion: I kraftværker er trykmålere afgørende for overvågning af kedeltryk, damplinjer og kølesystemer. Højtryksdampturbiner er afhængige af præcis trykstyring for effektiv energiproduktion og for at forhindre skader på udstyr.

Automotive applikationer

Trykmålere er også integreret i bilindustrien, både inden for køretøjsdrift og vedligeholdelse.

Dæktryk: En enkel, men vital påføring, dæktrykmålere sikrer korrekt inflation, hvilket er afgørende for køretøjets håndtering, brændstofeffektivitet og dæk levetid.

Motor- og væskesystemer: I motorer overvåger målere olietryk for at sikre tilstrækkelig smøring og kølevæsketryk for at forhindre overophedning. De bruges også til at kontrollere brændstoftryk og bremsesystemtryk.

HVAC -systemer

Opvarmning, ventilation og aircondition (HVAC) -systemer er afhængige af trykmålere til effektiv og sikker drift.

Kølemiddeltryk: Teknikere bruger målere til at måle trykket i en kølemiddellinie for at diagnosticere systemets ydeevne, identificere lækager og sikre, at systemet er korrekt opladet.

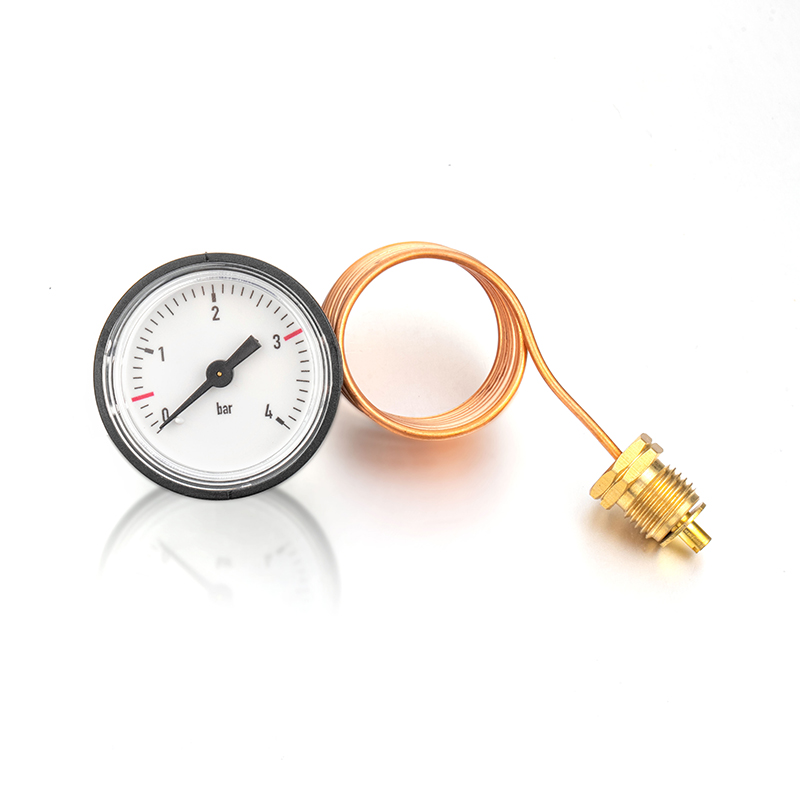

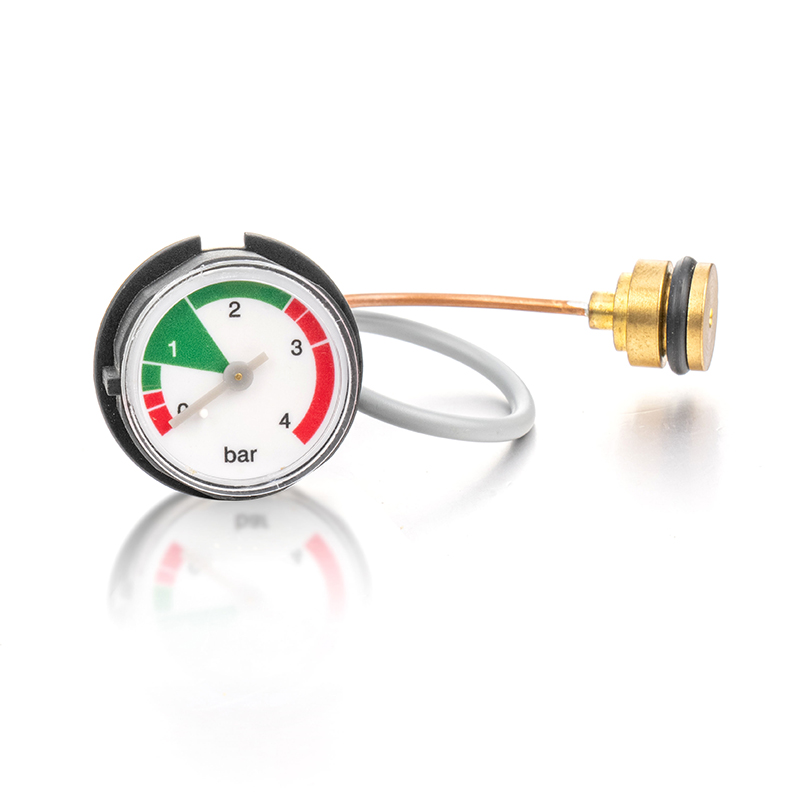

Kedel- og hydroniske systemer: målere overvåger vandtrykket i varmt vandkedler og hydroniske opvarmningssløjfer for at opretholde ensartet varmefordeling og forhindre systemskade.

Medicinsk udstyr

På det medicinske område spiller trykmålere en afgørende rolle i funktionaliteten af patientpleje og udstyr.

Blodtryksmonitorer: Sphygmomanometre Brug en trykmåler til at måle en patients blodtryk, et grundlæggende vitalt tegn.

Anæstesi og iltlevering: målere bruges til at overvåge tryk af gasser i medicinske gascylindre og leveringssystemer, hvilket sikrer, at patienter får den korrekte og sikre strøm af ilt eller anæstesi.

Steriliseringsudstyr: Autoklaver, der bruger damp med højt tryk til sterilisering, er udstyret med målere for at sikre, at de når det nødvendige pres for effektiv sterilisering.

Almindelige applikationer og anbefalede gauge -typer

Faktorer, der skal overvejes, når man vælger en trykmåler

Valg af den korrekte trykmåler er ikke en proces med én størrelse, der passer til alle. En måler, der fungerer perfekt i en applikation, kan muligvis mislykkes katastrofalt i en anden. For at sikre sikkerhed, nøjagtighed og levetid skal du omhyggeligt evaluere flere nøglefaktorer. En god mnemonisk at huske, at disse er "stemplet": størrelse, temperatur, anvendelse, medier, tryk, ender (forbindelse) og levering.

Trykområde

Dette er uden tvivl den mest kritiske faktor. Målens fuldskala-serie skal vælges omhyggeligt for at undgå skader fra overtryk og for at sikre nøjagtige aflæsninger. En almindelig bedste praksis er at vælge en måler med et maksimalt tryk, der er omtrent det dobbelte af det normale driftstryk i dit system. Dette sikrer, at måleren ikke konstant fungerer ved sin øvre grænse, hvilket kan forårsage for tidligt slid. For eksempel, hvis dit systems normale driftstryk er 50 psi, er en 100 psi gauge et godt valg. Derudover bør det normale driftstryk ideelt falde inden for den midterste tredjedel (25% til 75%) af målerens skala for de mest nøjagtige aflæsninger.

Nøjagtighed

Nøjagtigheden af en trykmåler udtrykkes typisk som en procentdel af dets fuldskalaområde. For eksempel vil en måler med et 100 psi -interval og ± 1% nøjagtighed have en potentiel fejl på ± 1 psi på tværs af hele skalaen. Den krævede nøjagtighed afhænger af applikationen.

Generel brug: Til ikke-kritiske anvendelser som dæktryk eller grundlæggende maskineri er en nøjagtighed på ± 2% til ± 3% ofte tilstrækkelig.

Industriel & proces: For de fleste industrielle kontrol og overvågning er en nøjagtighed på ± 1% standard.

Testmålere: I laboratorie- eller kalibreringsindstillinger, hvor præcision er vigtigst, kræves testmålere med en nøjagtighed på ± 0,25% eller bedre.

Mediekompatibilitet

Den væske eller gas, der måles, er kendt som "medierne." De befugtede dele af måleren - de komponenter, der kommer i direkte kontakt med medierne - skal være lavet af materialer, der er kompatible med det.

Ikke-korrosive medier: For medier som luft, vand eller olie er målere med messing eller bronze befugtede dele generelt acceptable og omkostningseffektive.

Korrosive medier: Til aggressive kemikalier, syrer eller andre ætsende stoffer er rustfrit stål, Monel eller andre specialiserede legeringer nødvendige for at forhindre korrosion og målefejl. Brug af en membranforsegling er også en almindelig løsning til at beskytte målerens interne dele.

Miljøforhold

Miljøet, hvor måleren fungerer, kan påvirke dens ydeevne og levetid markant.

Temperatur: Måleren skal være i stand til at modstå både medietemperaturen og omgivelsestemperaturen. Ekstreme temperaturer kan få interne komponenter til at udvide eller kontrahere, hvilket påvirker nøjagtigheden. Til applikationer med høj temperatur bruges tilbehør som sifoner eller køletårne.

Vibration og pulsering: I systemer med pumper eller andet vibrerende maskineri kan den hurtige og uberegnelige bevægelse af en gauge's markør (kendt som "fladder") gøre det ulæseligt og forårsage for tidligt slid. En væskefyldt måler er løsningen her; Glycerin eller silikoneolie inde i sagen dæmper markørens bevægelse, hvilket gør den stabil og forlænger gauge's levetid.

Farlige miljøer: For områder med eksplosive gasser eller støv er målere med solide fronttilfælde og blowout -rygge afgørende sikkerhedsfunktioner.

Gauge størrelse og forbindelsestype

Opkaldsstørrelse: Størrelsen på målerens urskive er vigtig for læsbarheden. Større urskiver (4 "eller 6") er lettere at læse på afstand, mens mindre opkald (1,5 "eller 2") bruges, hvor pladsen er begrænset.

Forbindelsestype: Forbindelsen til proceslinjen skal være kompatibel. Almindelige forbindelsestyper inkluderer National Pipe Thread (NPT), British Standard Pipe (BSP) og forskellige metriske fittings. Forbindelsesstørrelsen (f.eks. 1/4 ", 1/2") og dens placering (bund, ryg eller panelmontering) er også nøgleovervejelser for korrekt installation.

Installation og vedligeholdelse

En trykmåler er kun så effektiv som installation og vedligeholdelse. Korrekt håndtering, montering og en rutinemæssig vedligeholdelsesplan er vigtig for at sikre nøjagtig og pålidelig ydelse i hele sin levetid.

Korrekt installationsteknikker

Forkert installation er en førende årsag til målefejl. Følg disse bedste praksis:

Montering: Måleren skal monteres på et sted, der er let tilgængeligt og læses af operatøren. Undgå at installere det i områder med overdreven vibration, medmindre du bruger en væskefyldt måler designet til sådanne forhold.

Orientering: Måleren skal installeres lodret med skiven, der vender opad for at sikre, at den interne mekanisme er korrekt afbalanceret. Mange målere er fabrikskalibrerede i denne position.

Forsegling af forbindelsen: Brug et passende fugemasse, såsom teflonbånd eller rørtrådforbindelse, på forbindelsens mandlige tråde. Påfør fugemasse på alle tråde undtagen for den første eller to for at forhindre, at det indtaster proceslinjen og potentielt tilstopper målerindløbet. Overtast ikke forbindelsen, da dette kan deformere gauge's bolig og kompromittere dens nøjagtighed.

BESKYTTELSE: I applikationer med trykspidser eller pulsering skal du overveje at bruge en snubber, nåleventil eller anden dæmpningsanordning for at beskytte gauge's interne komponenter mod skader.

Kalibrering

Kalibrering er processen med at sammenligne en gauge læsning med en kendt, meget nøjagtig referencestandard. Det sikrer, at måleren leverer korrekte målinger.

Frekvens: Frekvensen af kalibrering afhænger af applikationens nøjagtighedskrav. Til kritiske anvendelser kan målere kalibreres årligt eller endnu hyppigere. Ved mindre kritisk anvendelse kan en mindre hyppig tidsplan være acceptabel.

Procedure: Kalibrering involverer anvendelse af en række kendte tryk på måleren og registrering af aflæsningerne. Aflæsningerne sammenlignes derefter med referencestandarden for at bestemme gauge's fejl. Hvis fejlen er uden for den acceptable tolerance, justeres eller udskiftes måleren enten.

Regelmæssig inspektion

Rutinemæssige inspektioner kan fange problemer, før de fører til en fuldblæst fiasko.

Visuel kontrol: Undersøg regelmæssigt måleren for fysisk skade, et revnet glasflade eller en bøjet markør.

Nulkontrol: Når systemet er depressuriseret, skal markøren vende tilbage til nulpositionen. Hvis det ikke gør det, indikerer det et problem med mekanismen.

Læseverifikation: Sammenlign om muligt målets læsning med en kendt værdi eller en anden referencemåler for at bekræfte, at den stadig fungerer inden for et acceptabelt interval.

Almindelige trykmålerproblemer og løsninger

Selv med korrekt installation og vedligeholdelse kan der opstå problemer. Her er nogle almindelige problemer og deres potentielle løsninger:

Måler ikke læse korrekt:

Problem: Måleren læser konsekvent for højt, for lavt eller sidder fast.

Mulige årsager: Overtryksskade, en tilstoppet trykport eller en mekanisk svigt i bevægelsen.

Løsning: Kontroller først, om trykporten er tilstoppet og rengør den om nødvendigt. Hvis problemet fortsætter, kan måleren blive permanent beskadiget og kræver udskiftning.

Måle flagrende:

Problem: markøren vibrerer hurtigt, hvilket gør det umuligt at få en stabil læsning.

Mulige årsager: Dette er typisk forårsaget af trykpulsation eller vibration fra en pumpe eller en kompressor.

Løsning: Installer en væskefyldt måler, en snubber eller en nåleventil for at dæmpe pulsationerne. For mild vibration kan en væskefyldt måler være tilstrækkelig.

Måler lækker:

Problem: Fluid eller gas lækker fra forbindelsespunktet eller målerens boliger.

Mulige årsager: Forkert forseglede tråde, en revnet sag eller en fiasko i den interne mekanisme.

Løsning: Kontroller forbindelsen for korrekt forsegling. Hvis lækagen er fra selve måleren, er det en alvorlig sikkerhedsmæssig bekymring, og måleren skal straks fjernes fra tjenesten og udskiftes. Forsøg ikke at reparere målerens boliger.

Trykmålere er langt mere end bare en simpel urskive og markør; De er uundværlige instrumenter, der spiller en vigtig rolle i at sikre sikkerheden, effektiviteten og kvaliteten af utallige systemer rundt om i verden. Fra den robuste mekaniske enkelhed af en Bourdon-tube-måler til den højteknologiske præcision af en smart digital måler, er række af indstillinger enorm og skræddersyet til specifikke behov.

Ved nøje at overveje faktorer som trykområde, nøjagtighed, mediekompatibilitet og miljøforhold kan du vælge den rigtige måler til din applikation. Korrig
